樓主  發表于: 2018-01-15 09:42
圖片：
圖片：

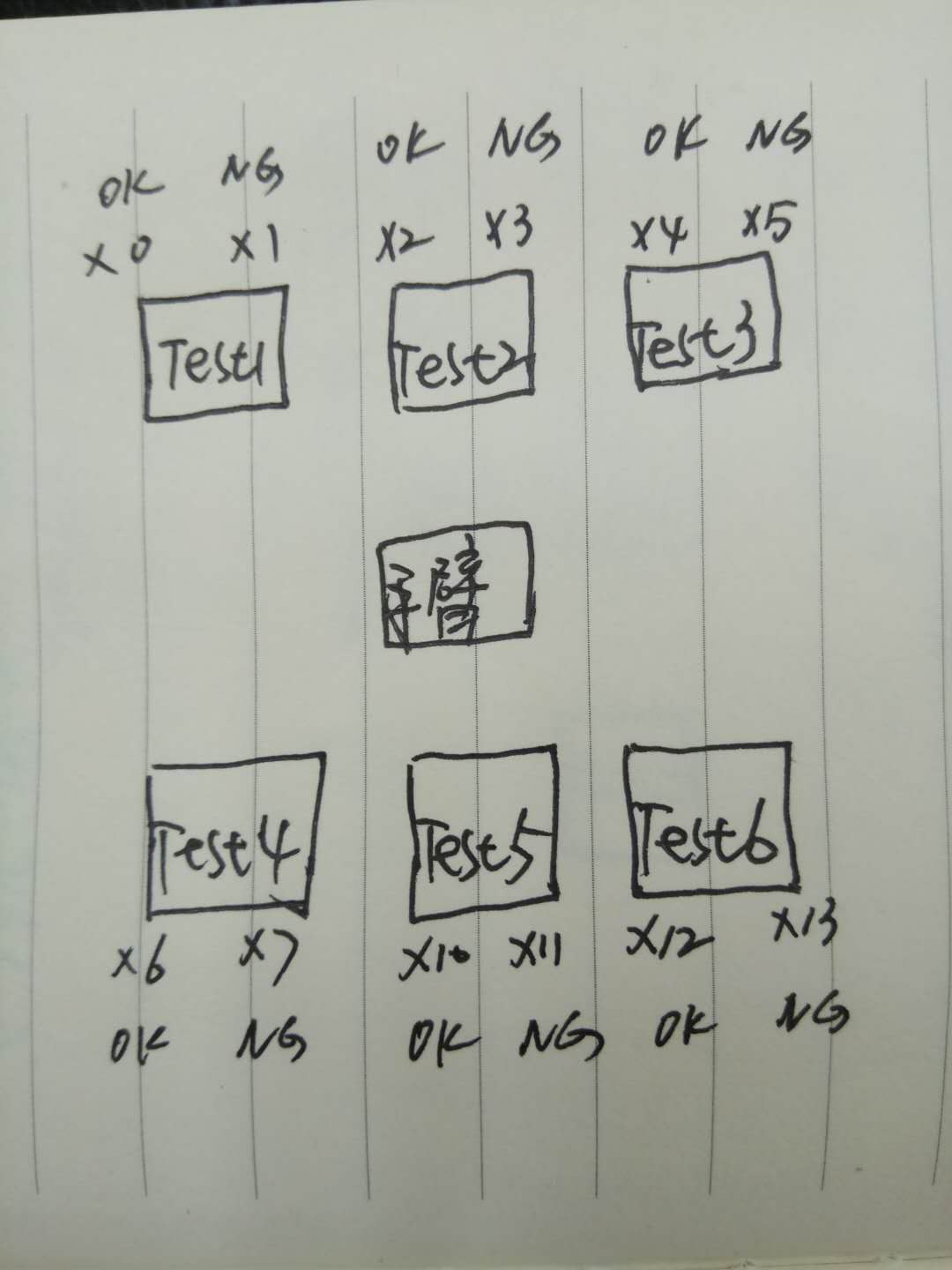

三菱先入先出控制手臂執行動作問題， 如圖有六個測試站，每個測試站有OK 和NG信號給PLC。對應X0---X13。如果同時兩個測試站給信號怎么處理，如圖，附件是程序。
附件： FX3U 先入先出指令.rar (161 K) 下載次數:98
網站提示: 請不要用迅雷下載附件，容易出錯
fx5u.taobao.com
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52058 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-09-30
查看john42tw的 主題 / 回貼
1樓  發表于: 2018-01-16 08:01
1.試就知道。
2.理論上，最後一個訊號執行。
3.為預防此狀況，先設定優先順序。
  例：
  Test1 執行，2、3、4、5、6不執行。
  Test2 執行，3、4、5、6不執行。
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 493 個
工控威望: 678 點
下載積分: 2454 分
在線時間: 448(小時)
注冊時間: 2013-05-31
最后登錄: 2024-11-07
查看jinle520的 主題 / 回貼
2樓  發表于: 2018-01-16 09:13
以我想法，按順序查詢編，先看1完成未？如果完成了，就移到1；如果未完成就看2完成未？如果2未完成，再看3.。。。。。到6后又回到1，這樣一個一個來。

和1樓第3條差不多的想法。
1406606700
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1130 點
下載積分: 3716 分
在線時間: 370(小時)
注冊時間: 2016-10-12
最后登錄: 2024-09-28
查看1406606700的 主題 / 回貼
3樓  發表于: 2018-01-16 10:56
自己先排一個優先順序，比如123456，然后1OK就執行動作，NG就看2有沒有OK，
2018工控狗
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 144 點
下載積分: 3336 分
在線時間: 24(小時)
注冊時間: 2018-01-11
最后登錄: 2021-06-05
查看2018工控狗的 主題 / 回貼
4樓  發表于: 2018-01-16 11:14
好高深，這種是什么控制了？
gzcjx555
QQ  296686949
級別: 工控俠客
精華主題: 0
發帖數量: 470 個
工控威望: 3832 點
下載積分: 3057 分
在線時間: 324(小時)
注冊時間: 2014-02-15
最后登錄: 2024-11-07
查看gzcjx555的 主題 / 回貼
5樓  發表于: 2018-01-16 11:17
只是做一個簡單的站號分配程序就可以了，原理是啟用的時候一個一個的輪詢看看有沒有信號，如果有馬上執行，如果沒有，在輪詢下去。
聯系電話15071699246，QQ296686949
huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 657 個
工控威望: 5989 點
下載積分: 1589 分
在線時間: 553(小時)
注冊時間: 2011-03-09
最后登錄: 2024-10-25
查看huiming的 主題 / 回貼
6樓  發表于: 2018-01-16 13:43
謝謝各位的想法，我再重新修改程序看看。
fx5u.taobao.com
lixianji_007
級別: 工控俠客
精華主題: 0
發帖數量: 242 個
工控威望: 2871 點
下載積分: 5503 分
在線時間: 769(小時)
注冊時間: 2011-08-27
最后登錄: 2024-11-06
查看lixianji_007的 主題 / 回貼
7樓  發表于: 2018-01-16 15:41
就用先入先出指令，SFWR（測試結束測試站號保存寫入）；SFRD（機械動作執行時讀取要去執行的站號），原來做過類似的項目：6個工位測試電池，測試完成由機械手抓走，測試完成未取出的在內部排隊，機械手依排隊順序抓取工件。
天下事有難易乎？為之，則難者亦易矣！不為，則易者亦難矣！
huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 657 個
工控威望: 5989 點
下載積分: 1589 分
在線時間: 553(小時)
注冊時間: 2011-03-09
最后登錄: 2024-10-25
查看huiming的 主題 / 回貼
8樓  發表于: 2018-01-16 15:53
方便截圖或上傳程序做參考嗎？
引用
引用第7樓lixianji_007于2018-01-16 15:41發表的  :
就用先入先出指令，SFWR（測試結束測試站號保存寫入）；SFRD（機械動作執行時讀取要去執行的站號），原來做過類似的項目：6個工位測試電池，測試完成由機械手抓走，測試完成未取出的在內部排隊，機械手依排隊順序抓取工件。
fx5u.taobao.com
lixianji_007
級別: 工控俠客
精華主題: 0
發帖數量: 242 個
工控威望: 2871 點
下載積分: 5503 分
在線時間: 769(小時)
注冊時間: 2011-08-27
最后登錄: 2024-11-06
查看lixianji_007的 主題 / 回貼
9樓  發表于: 2018-01-16 16:20
引用
引用第8樓huiming于2018-01-16 15:53發表的  :
方便截圖或上傳程序做參考嗎？
  那個項目的程序太長，另外是Q系列的，后來有做過一個測試的程序，你可以參考一下
附件： 多工位預約、取消程序.rar (11 K) 下載次數:143
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(huiming) 有參考價值
    • 天下事有難易乎？為之，則難者亦易矣！不為，則易者亦難矣！
    huiming
    技術交流
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 657 個
    工控威望: 5989 點
    下載積分: 1589 分
    在線時間: 553(小時)
    注冊時間: 2011-03-09
    最后登錄: 2024-10-25
    查看huiming的 主題 / 回貼
    10樓  發表于: 2018-01-16 16:29
    謝謝
    引用
    引用第9樓lixianji_007于2018-01-16 16:20發表的  :
      那個項目的程序太長，另外是Q系列的，后來有做過一個測試的程序，你可以參考一下
    fx5u.taobao.com
    汪傳福
    苦逼的工控人！非標機械設計開發��！電話13689531809
    級別: 工控俠客
    精華主題: 0
    發帖數量: 626 個
    工控威望: 2514 點
    下載積分: 704 分
    在線時間: 168(小時)
    注冊時間: 2017-03-24
    最后登錄: 2024-01-13
    查看汪傳福的 主題 / 回貼
    11樓  發表于: 2018-01-16 17:01
    沒有那么麻煩呀，先個優先順序就好了呀
    • «
